BF60 Вертикально-фрезерный станок
Описание
Вертикально-фрезерный станок Stalex BF60 предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Массивная конструкция из серого чугуна.

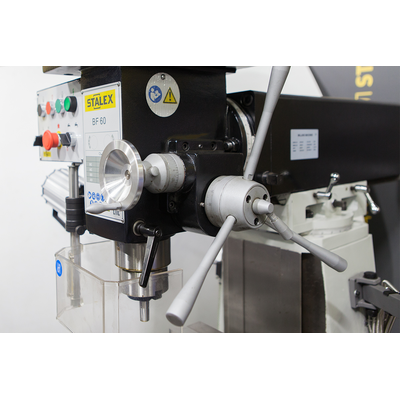

- Вращение вертикального шпинделя через редуктор с зубчатым приводом.
- Усиленные упорные подшипники шпинделя.

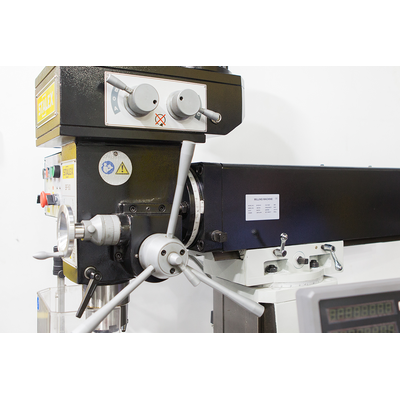

- Поворот головки на угол ±45° влево/вправо.

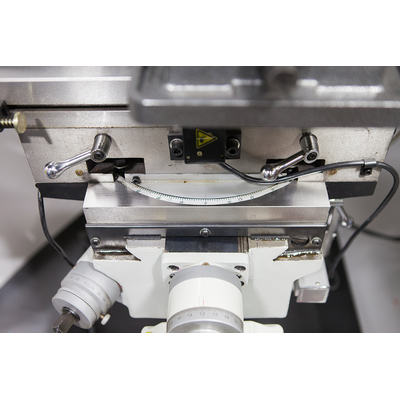

- Поворот рабочего стола на угол ±45°.

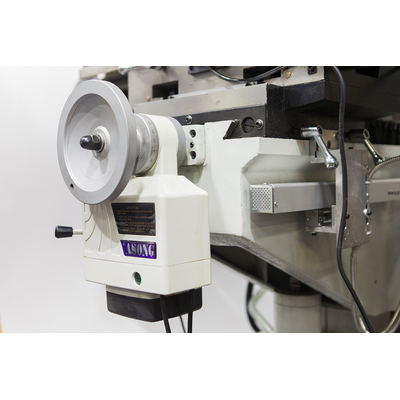

- Автоматическая подача по оси Х/Y.
- Встроенное устройство подвода СОЖ.
- Лампа местного освещения.
- Стандарт СЕ.
- Электрокомпоненты Siemens.
Характеристики
| Габариты | 1150х1140х2240 мм |
| Масса | 750 кг |
| Диапазон поворота головки | ± 45° |
| Макс. диаметр сверления, сталь | 35 мм |
| Макс. диаметр резьбы | М16 |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Частота вращения шпинделя | 115 - 1750 об/мин |
| Конус шпинделя | ISO 40 |
| Расстояние от шпинделя до стола (основания) | 120-375 мм |
| Т-образный паз/расстояние | 14 мм |
| Ход пиноли шпинделя | 125 мм |
| Размер стола | 800х240 мм |
| Мощность двигателя | 2,2 кВт |
| Напряжение | 400 В |
| Диапазон поворота стола | ± 45° |
| Макс. нагрузка | 100 кг |
| Перемещение стола по оси X/Y/Z | 375/175/255 мм |
Комплектация
- Сверлильный патрон Ø16 мм.
- Оправка сверлильного патрона.
- Цанговый патрон с набором цанг (4-16мм).
- Зажимная тяга.

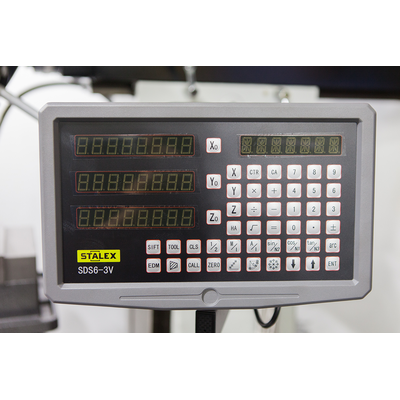

- УЦИ по 3-м осям(Sino).
- Фрезерная оправка.
- Устройство подвода СОЖ.

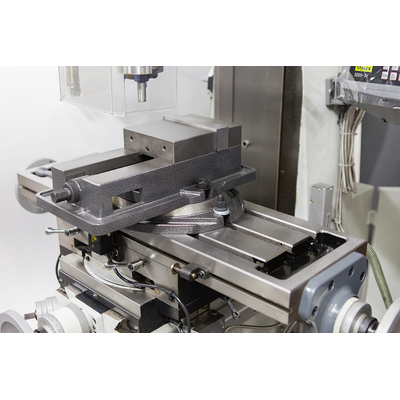

- Тиски фрезерные, ширина губок 160 мм.
- Масляный поддон.

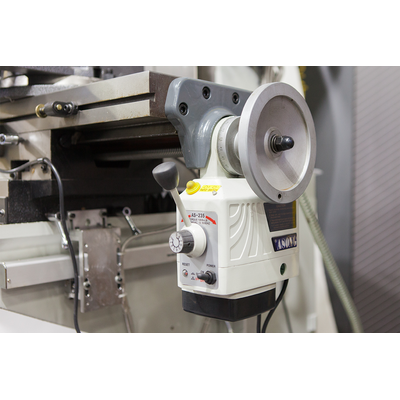

- Автоподача по осям X/Y.
- Лампа местного освещения.
- Инструмент для обслуживания
