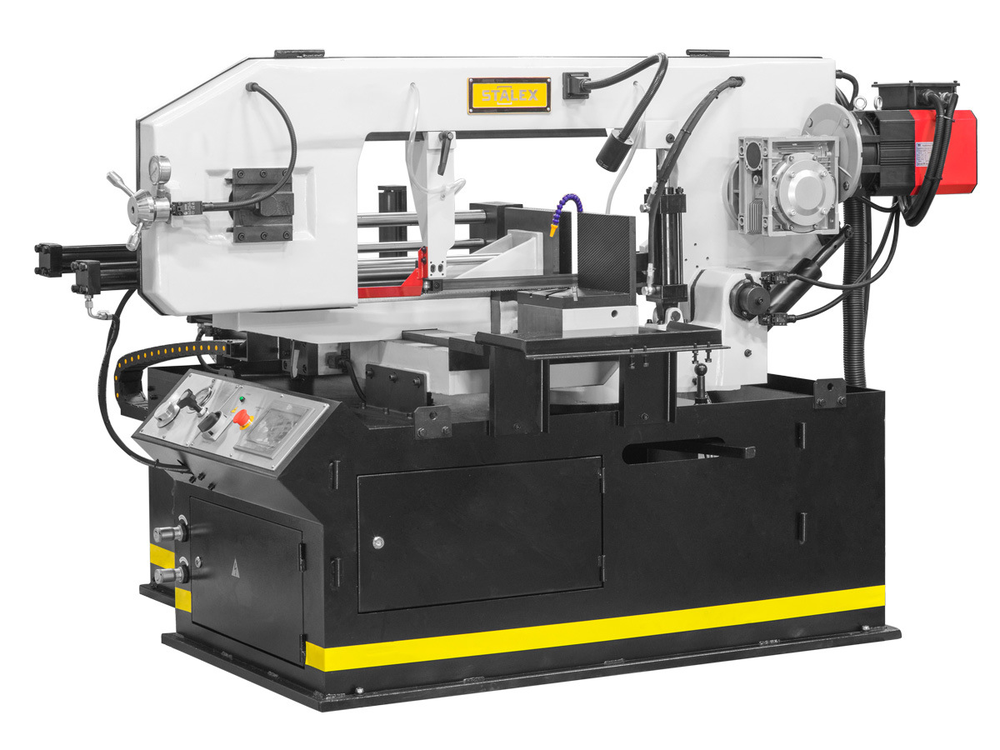

BS-460GBA Автоматический ленточнопильный станок
Описание
Автоматический ленточнопильный станок Stalex BS-460GBA, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Особенности:

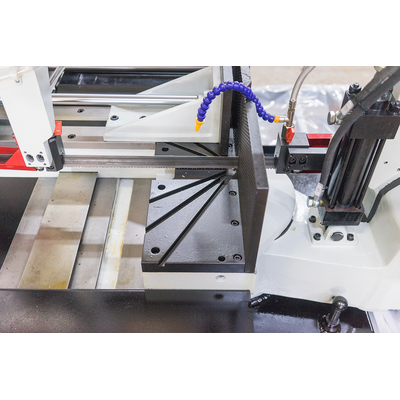

- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

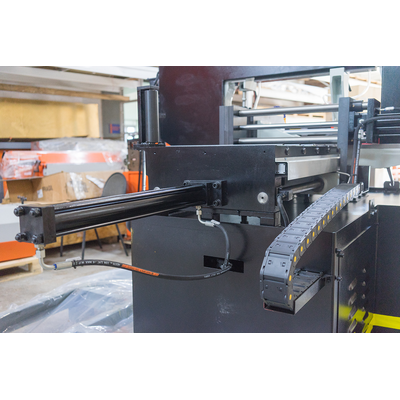

- Макс. единичный ход подающих гидравлических тисков – 500 мм
- Станок управляется трёхфазным двигателем.

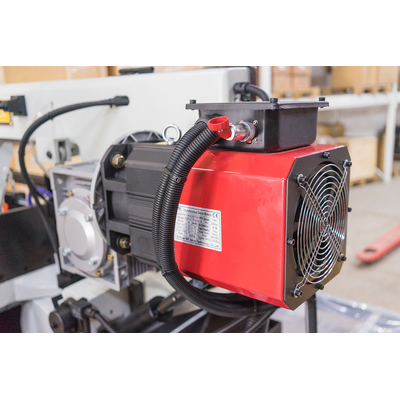

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850 мм.
- Система смазки и охлаждения полотна.
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Характеристики
| Габариты | 6470x2260x1450 мм |
| Масса | 1520 кг |
| Ширина полотна | 27 мм |
| Зона обработки при 90º | Ø330 мм, □460x250 мм |
| Зона обработки при 45º | Ø305 мм, □305x250 мм |
| Зона обработки при 60º | Ø205 мм, □205x250 мм |
| Скорость полотна пилы | 15-90 м/мин |
| Длина полотна пилы | 3960 мм |
| Объем бака гидростанции | 32 л |
| Объем бака для СОЖ | 18 л |
| Мощность двигателя | 2,2 кВт |
| Напряжение | 400 В |
Комплектация
- Пильное полотно, установленное на станке.

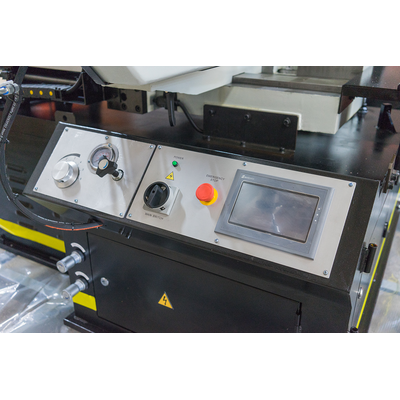

- Сенсорный экран панели управления.

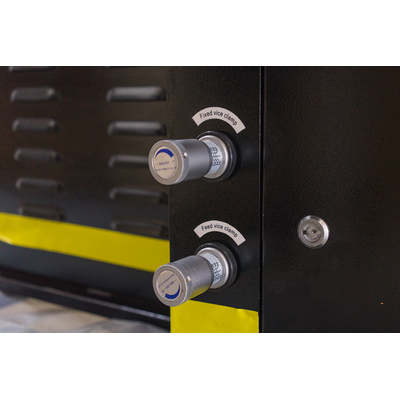

- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется).

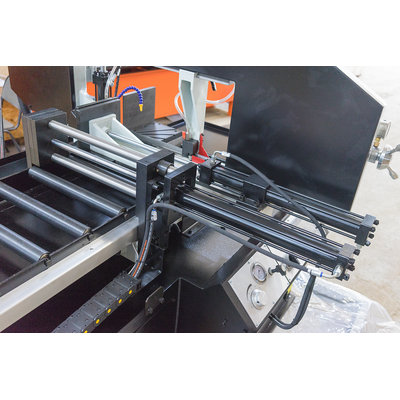

- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером.

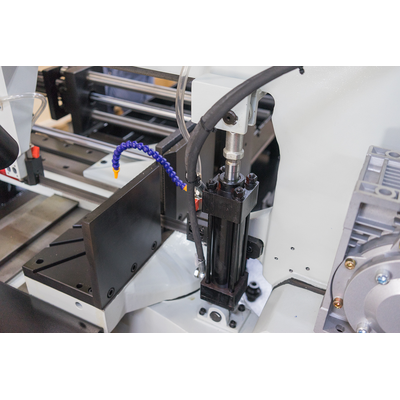

- Гидроцилиндр подъёма пильной рамы.
- Регулировка подачи пильной рамы.
- Лампа дополнительного освещения.
- Механическое натяжение полотна.

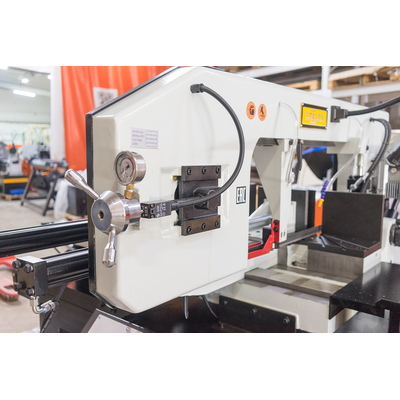

- Индикатор натяжения полотна (тензометр).
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Система охлаждения режущего инструмента и заготовки.
- Трехметровый подающий платформа (рольганг) – 1 шт.
- Трехметровая принимающая платформа (рольганг) – 1 шт.
- Механическое ограждение (эффективная защита оператора).
