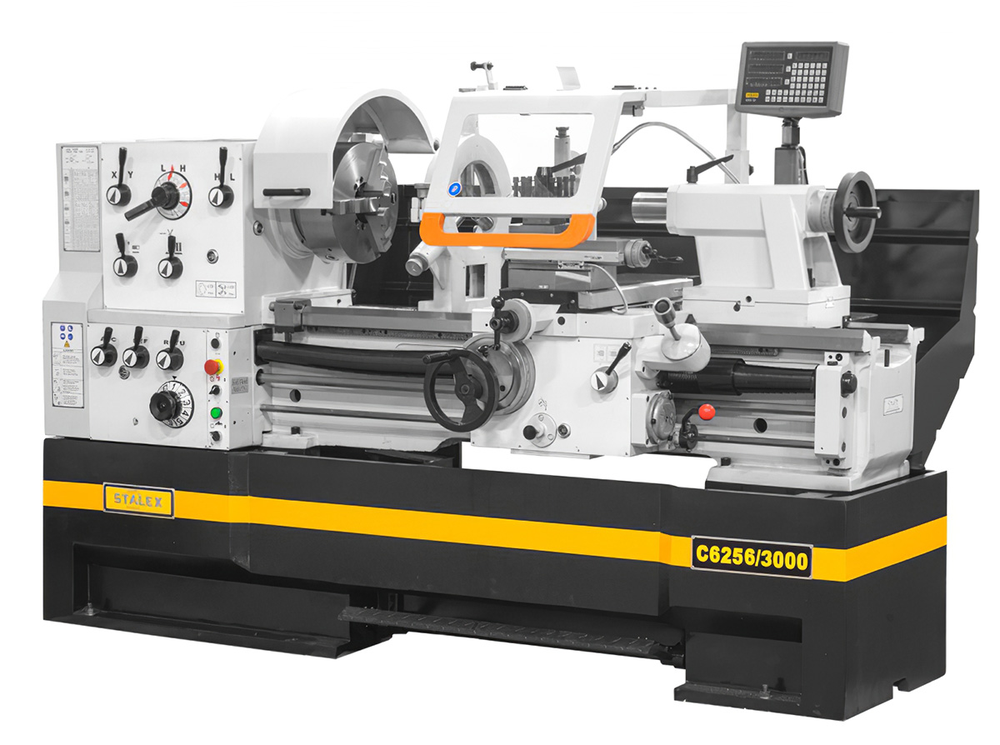

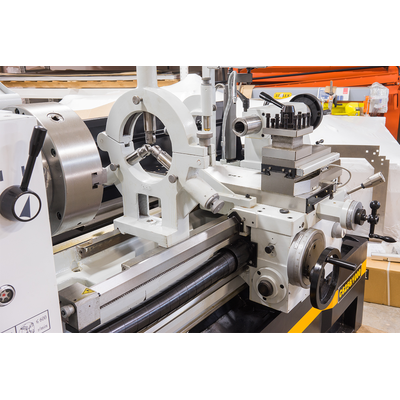

C6256/3000 Токарный станок
Описание
Токарно-винторезный станок Stalex C6256/3000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности:
- Монолитная станина станка.
- Закаленные и отшлифованные направляющие станины.
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач.
- Крепление шпинделя D1-8.
- Съемный мостик станины (ГАП).
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне.
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб.
- Регулировка зазоров направляющих при помощи клиновых планок.

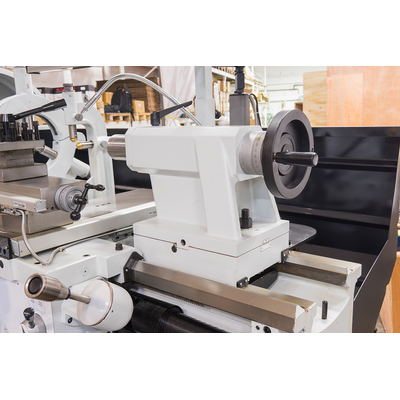

- Пиноль задней бабки и маховик имеют шкалу для точной установки.
- Задняя бабка с регулировкой смещения для обточки конусов.
- Электрокомпоненты Siemens.
- СE комплектация.
Характеристики
| Габариты | 4340х1150х1460 мм |
| Масса | 2930 кг |
| Диаметр проходного отверстия шпинделя | 80 мм |
| Диаметр обточки над станиной | 560 мм |
| Диаметр обточки над суппортом | 355 мм |
| Диаметр вращения, max (съемный мостик) gap | 785 мм |
| Длина съёмного мостика | 170 мм |
| Частота вращения шпинделя | 25-1600 об/мин |
| Расстояние между центрами | 3000 мм |
| Конус шпинделя | MK-7 |
| Присоединение шпинделя | D1-8 (DIN5029) |
| Размер хвостовика инструмента | 25x25 мм |
| Ход поперечного суппорта | 316 мм |
| Ход верхнего суппорта | 130 мм |
| Мощность двигателя | 7,5 кВт |
| Ход пиноли задней бабки | 180 мм |
| Пиноль задней бабки | МК-5 |
| Продольная подача | 0,059-1,646 мм/об (35) |
| Поперечная подача | 0,020-0,573 мм/об (42) |
| Метрическая резьба | 0,2-14 мм (47) |
| Дюймовая резьба | 2-112 TPI (60) |
| Модульная резьба | 0,1-7MP (34) |
| Питчевая резьба | 4-112DP (50) |
| Расстояние между направляющими | 350 мм |
| Напряжение | 400 В |

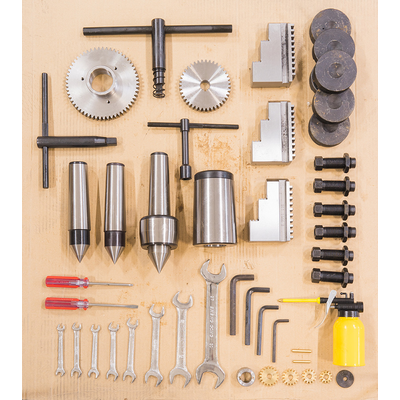

Комплектация
- 3-х кулачковый патрон Ø315 мм с прямыми и обратными кулачками.
- 4-х кулачковый патрон Ø350 мм.
- 4-х позиционный резцедержатель.
- Планшайба Ø450 мм.
- Подвижный люнет Ø16-95 мм.
- Не подвижный люнет Ø19-165 мм.
- Не вращающийся центр МТ-5.
- Переходная втулка МТ-5.

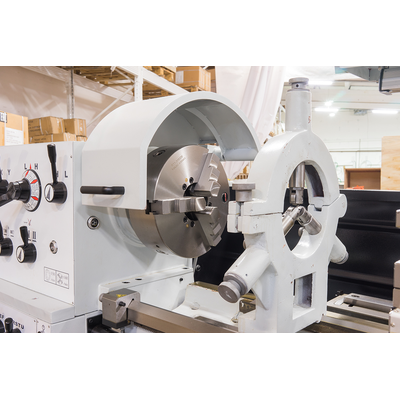

- Защитный экран патрона с концевым выключателем.

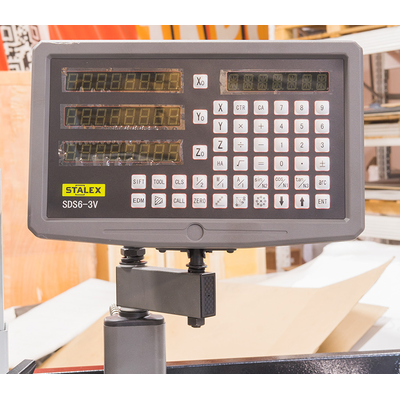

- УЦИ Sino.
- Вал управления с регулируемыми кулачками (откл. продольной подачи).
- Концевой упор продольного перемещения.
- Регулируемые опоры станины.
- Задняя защитная стенка.
- Ножной тормоз шпинделя с концевым выключателем.
- Система подвода СОЖ.
- Галогенная лампа местного освещения.
- Инструкция по эксплуатации и деталировка.
- Инструмент для обслуживания.
