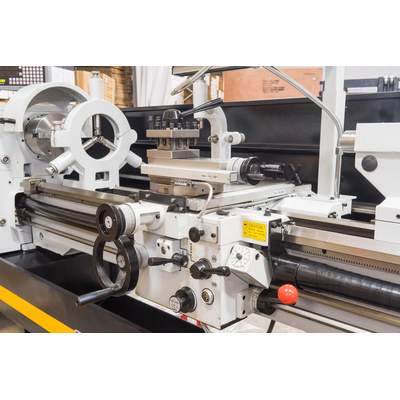

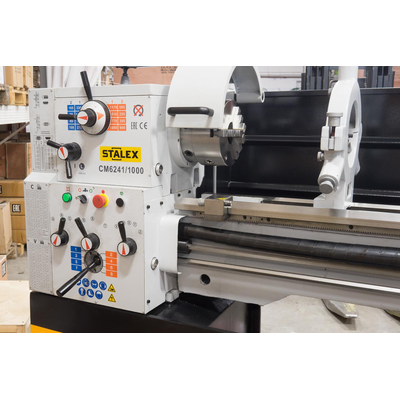

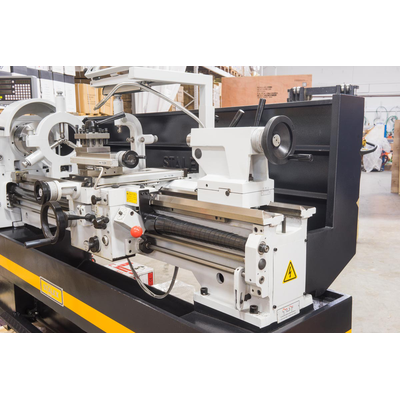

CM6241/1000 Токарный станок
Описание
Токарно-винторезный станок Stalex CM6241/1000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности:
- Автоматическая продольная и поперечная подача.
- Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
- Установлена защита патрона, защита инструмента, защита ходового винта.
- Погрешность соосности шпинделя менее 0.009 мм.
- Погрешность биения токарного патрона менее 0.05 мм.

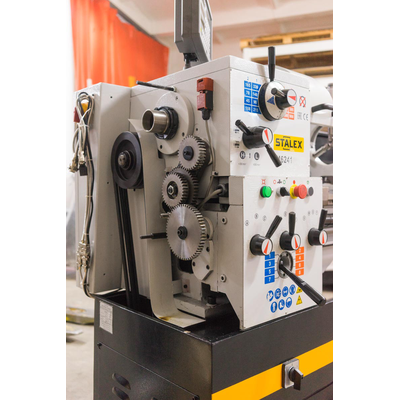

- Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные).
- Мощный двигатель рассчитан на продолжительную работу.
- Шпиндель изготовлен с высокой точностью..
- Электрокомпоненты Siemens.
- Изготовлен в соответствии с европейскими стандартами.
Характеристики
| Габариты | 1940х850х1320 мм |
| Масса | 1160 кг |
| Диаметр проходного отверстия шпинделя | 52 мм |
| Диаметр обточки над станиной | 410 мм |
| Диаметр обточки над суппортом | 255 мм |
| Диаметр вращения, max (съемный мостик) gap | 580 мм |
| Длина съёмного мостика | 190 мм |
| Частота вращения шпинделя | 45-1800 об/мин |
| Расстояние между центрами | 1000 мм |
| Конус шпинделя | MK-6 |
| Присоединение шпинделя | D1-6 |
| Размер хвостовика инструмента | 20x20 мм |
| Ход поперечного суппорта | 210 мм |
| Ход верхнего суппорта | 140 мм |
| Мощность двигателя | 2,2 кВт |
| Ход пиноли задней бабки | 120 мм |
| Пиноль задней бабки | МК-4 |
| Продольная подача | 0.05—1,7 мм/об |
| Поперечная подача | 0.025—0.85 мм/об |
| Метрическая резьба | 0,2-14 (39) |
| Дюймовая резьба | 2-72 TPI (45) |
| Модульная резьба | 0,3-3,5MP (18) |
| Расстояние между направляющими | 250 мм |
| Напряжение | 400 В |
Комплектация
- Патрон 3-х кулачковый Ø200 мм.
- 4-х кулачковый патрон Ø200 мм.
- УЦИ Sino.
- Лампа местного освещения LED.
- Защита ходового вала.
- Защита патрона.
- Защита резцедержателя.
- Система подачи СОЖ.
- Поддон для стружки.
- Упорный не вращающийся центр MT4.
- Вращающийся центр МТ-4.
- Переходник МТ-4.
- Конусная линейка.
- Подвижный люнет Ø13-80 мм.
- Неподвижный люнет Ø13-152 мм.
- Анкерные болты 6 шт.
- Документация.
