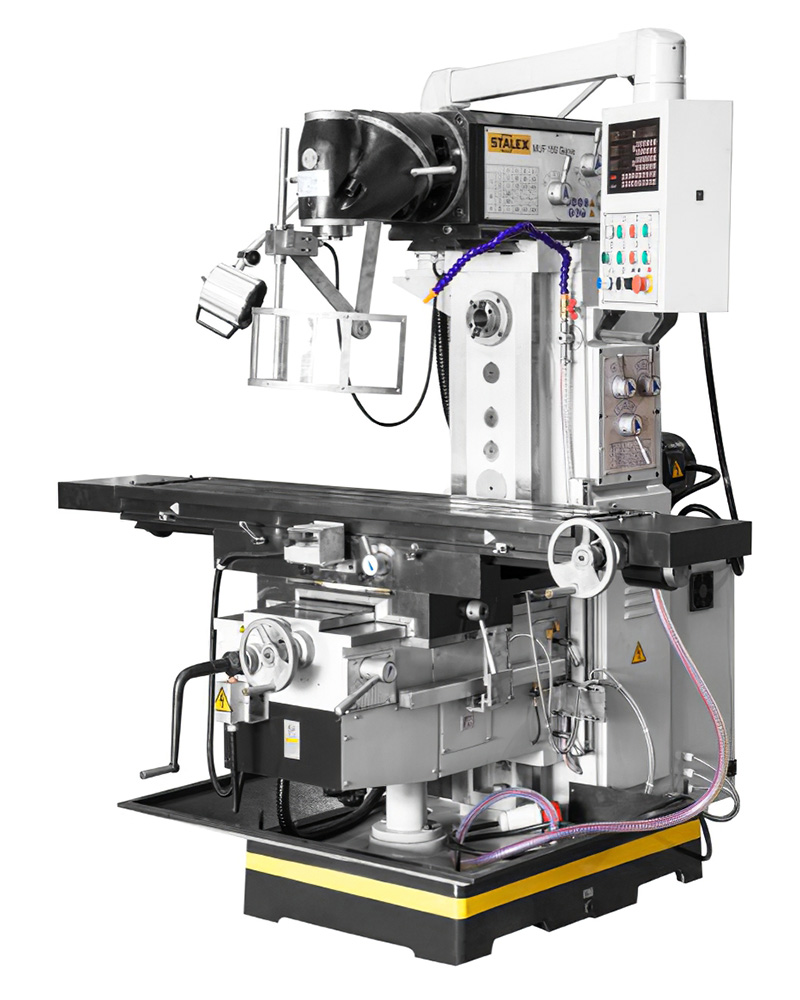

MUF150 Servo Широкоуниверсальный фрезерный станок
Описание
Широкоуниверсальный фрезерный станок STALEX MUF150 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
Особенности:
- Высокая жесткость конструкции станка.

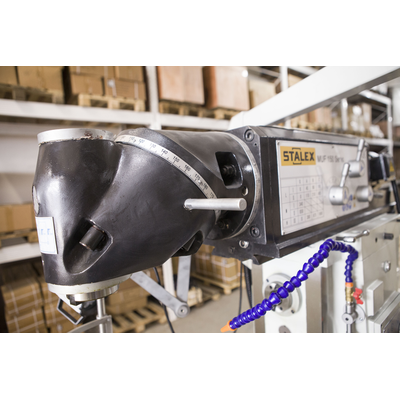

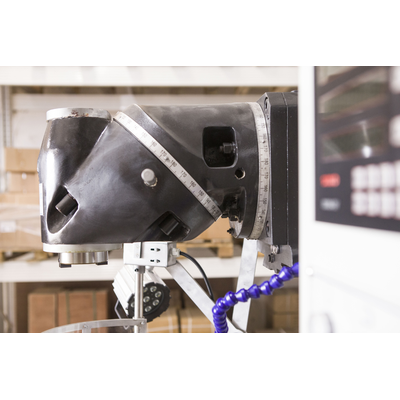

- Жесткая конструкция вертикальной фрезерной головы без пиноли.
- Автоматическая подача и ускоренное перемещение стола по 3м координатам.
- Цифровая индикация по осям X/Y/Z.
- Серводвигатели перемещения по осям X/Y (ШВП).

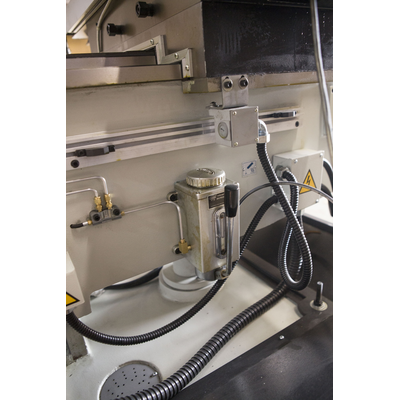

- Встроенное устройство подвода СОЖ и поддон для сбора стружки.

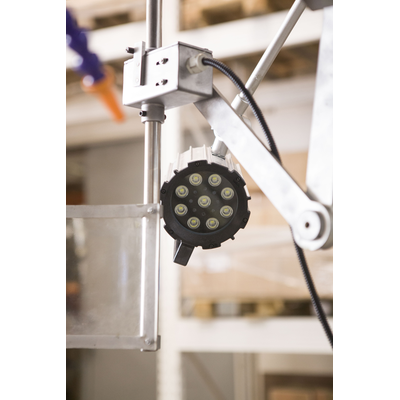

- Лампа местного освещения.
- Изготовлен по стандарту СЕ.
- Электрокомпоненты Schneider Electric.
Характеристики
| Габариты | 1900х1950х1900 мм |
| Масса | 1950 кг |
| Макс. диаметр концевой фрезы | 35 мм |
| Макс. диаметр торцевой фрезы | 125 мм |

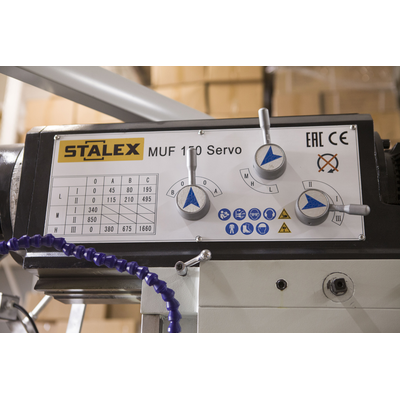

| Частота вращения шпинделя | 45-1660 об/мин |
| Расстояние от шпинделя до стола (основания) | 200-600 мм |
| Конус шпинделя | ISO 40 |
| Т-образный паз/расстояние | 14 мм / 80 мм (3) |
| Вылет оси шпинделя | 300-760 мм |
| Размер стола | 1370х320 мм |
| Напряжение | 400 В |
| Мощность вертикального двигателя | 3 кВт |
| Мощность горизонтального двигателя | 3 кВт |
| Диапазон наклона головки | ±360⁰ |
| Макс. нагрузка | 300 кг |
| Перемещение стола по оси X/Y/Z | 1000/360/400 мм |
Комплектация
- Цанговый патрон с набором из 8 цанг (4-16 мм).
- УЦИ по трем осям.
- Автоподача стола по осям X/Y.
- Электромотор подъема стола.
- Машинные тиски 160 мм.
- Оправка для горизонтального фрезерования .
- Зажимная тяга - 2 шт.
- Система подвода СОЖ.
- Поддон для сбора стружки.
- Инструкция по эксплуатации.
