SHU 322/1500 Круглошлифовальный станок
Описание

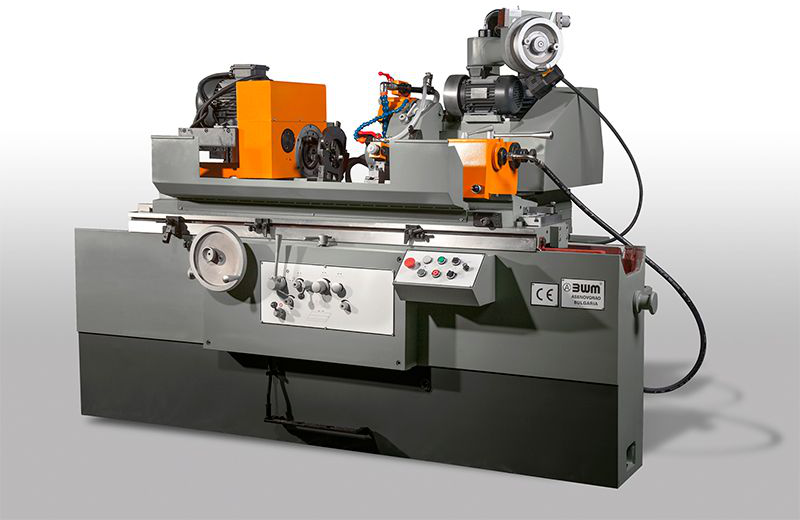

Универсальный круглошлифовальный станок ШУ 322 предназначен для шлифования внешних и внутренних цилиндрических поверхностей, а также торцевых поверхностей деталей вращения типа втулок, валов, осей, фланцев и др. При внешнем шлифовании деталь можно закрепить в центрах или в патроне.
Шлифовальный шпиндель для внешнего шлифования установлен на прецизионных гидродинамических подшипниках скольжения, а высокооборотный шпиндель для внутреннего шлифования – на прецизионных шариковых подшипниках.
|
ТЕХНИЧЕСКИ ДАННЫЕ: |
ШУ 322/1500 |
|
| Диаметр шлифуемой детали | ||
| -для внешних поверхностей |
мм |
10-320 |
| -для внутренних поверхностей |
мм |
10-200 |
| Высота центров |
мм |
165 |
| Максимальная длина шлифования | ||
| -при внешнем шлифовании (шлифование в центрах) |
мм |
1500 |
| -при внутреннем шлифовании (в патроне) |
мм |
200 |
| Максимальный угол поворота стола | ||
| -по часовой стрелке |
3° |
|
| -против часовой стрелки |
6° |
|
| Шлифовальный круг | ||
| -размеры при внешнем шлифовании |
мм |
500x80x203 |
| -периферийная скорость |
м/сек |
35 |
| Угол поворота шлифовальной бабки |
± 90° |
|
| Передняя бабка | ||
| -угол поворота по часовой стрелке |
30° |
|
| -угол поворота против часовой стрелки |
90° |
|
| -диапазон оборотов при внешнем шлифовании |
об/мин |
30-400 |
| Задняя бабка | ||
| -размер неподвижного центра |
Morse Nr5 |
|
| -ход пиноли |
мм |
50 |
| Диапазон автоматических поперечных подач |
мм |
0,001-0,02 |
| Диапазон продольных подач |
м/мин |
0,05-8 |
| Минимальная поперечная подача |
мм |
0,0005 |
| Мощность главного электродвигателя |
kW |
10.00 |
| ВИД УПРАВЛЕНИЯ |
SIEMENS |
|
| Вес машины: | ||
| брутто |
кг |
7900 |
| нетто |
кг |
|
| упаковка с размерами |
мм |
2800x2200x1980 |
Характеристики
| Напряжение | 400 В |
